Устройство защитного отключения (УЗО) – это важный элемент электробезопасности, который должен обеспечить защиту человека от поражения электрическим током и предотвратить возгорания из-за утечки тока. Его правильный монтаж и подключение в соответствии с российскими нормами обеспечат надежность и продолжительный срок эксплуатации всей электрической системы.
Содержание
Виды УЗО и их назначение
УЗО обнаруживает утечку тока, сравнивая значения входящего и выходящего электрического потока. Если разница превышает допустимые нормы, устройство разрывает цепь, тем самым предотвращая опасность для человека и снижающее риск возгорания.
Существует несколько типов УЗО:
- Электромеханические – функционируют независимо от сети, что делает их надежными при сбоях питания.
- Электронные – требуют напряжения в сети для работы, что может ограничить их использование в определенных случаях.
По типу фиксируемых утечек УЗО делятся на:
- AC – реагируют только на переменный ток.
- A – фиксируют как переменные, так и пульсирующие постоянные токи.
- B – работают с переменными, пульсирующими и чистыми постоянными токами.
Выбор УЗО зависит от особенностей электропроводки и подключаемых приборов.
Подготовка к монтажу
Перед установкой УЗО необходимо выполнить несколько подготовительных шагов:
- Ознакомьтесь с актуальными нормами и правилами – требования можно найти в ПУЭ и других официальных документах.
- Определите параметры вашей сети – выясните тип системы заземления (TN-C, TN-S, TN-C-S, TT или IT) и основные характеристики напряжения.
- Подберите подходящее УЗО – учитывайте мощность электросети, номинальный ток, чувствительность и количество полюсов.
- Подготовьте необходимые инструменты – вам понадобятся отвертки, тестеры, индикаторы напряжения и кабели подходящего сечения.
- Отключите питание – перед началом работ обесточьте электрощит и убедитесь в отсутствии напряжения при помощи индикатора.
Выбор места установки
Для корректной работы и удобства обслуживания УЗО следует правильно разместить:

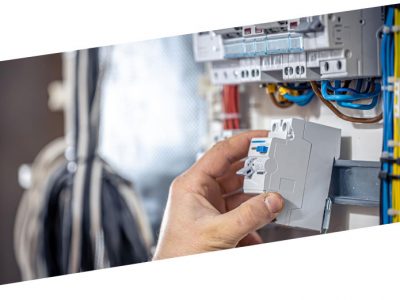

- В электрощите – устанавливайте его рядом с автоматическими выключателями, четко распределяя зоны ответственности.
- В доступном месте – УЗО должно находиться в легкодоступной зоне для проведения регулярных проверок.
- С учетом условий окружающей среды – в помещениях с высокой влажностью используйте защитные корпуса с классом IP54 и выше.
Схемы подключения
Подключение УЗО зависит от типа сети. Рассмотрим основные схемы:
Однофазная сеть (220 В)
- Введите фазу (L) и ноль (N) на верхние клеммы УЗО.
- С нижних клемм подайте питание на автоматические выключатели.
- Разведите нулевые провода на отдельную шину, избегая пересечений с другими линиями.
- Подключите заземляющие проводники к общей заземляющей шине (PE).
Трехфазная сеть (380 В)
- Подключите три фазы (L1, L2, L3) и ноль (N) к верхним клеммам УЗО.
- С нижних клемм подайте питание на групповые автоматические выключатели.
- Организуйте отдельные нулевую и заземляющую шины.
Проверка работы УЗО
После подключения необходимо протестировать устройство:
- Включите питание и нажмите кнопку «ТЕСТ» – УЗО должно отключить сеть.
- Если отключение не произошло, проверьте правильность монтажа.
- Дополнительно протестируйте УЗО при помощи искусственного создания утечки (например, через нагрузочный резистор).
Установка УЗО для стиральной машины в ванной комнате
Рассмотрим основные этапы процесса:
1. Выбор УЗО
- УЗО должно быть рассчитано на ток утечки не более 30 мА (для защиты человека от поражения электрическим током).
- Номинальный ток УЗО подбирается по нагрузке стиральной машины, обычно 16 А или 25 А.
- Тип УЗО — тип А (реагирует на пульсирующие и переменные токи утечки, что важно для современной бытовой техники).
2. Выбор места установки
- УЗО размещается в распределительном щите квартиры, а не в ванной, так как согласно ПУЭ запрещено устанавливать коммутационные устройства в помещениях с высокой влажностью.
- В ванной комнате должен быть проложен отдельный выделенный кабель для стиральной машины, который идет от щитка через отдельный автомат.
3. Прокладка кабеля
- Используется медный кабель с сечением не менее 2,5 мм² (для мощности 2-3 кВт).
- Рекомендуется кабель NYM 3×2,5 или ВВГнг-LS 3×2,5.
- Обязательно наличие трех жил: фаза (L), ноль (N) и заземление (PE).
4. Подключение УЗО в щите
- УЗО устанавливается после вводного автомата и перед автоматическим выключателем, который защищает линию стиральной машины.
- Подключение:
- Фаза (L) от вводного автомата идет на вход УЗО, затем с выхода УЗО — на автомат защиты стиральной машины.
- Ноль (N) от вводного щита идет на вход УЗО, а с выхода — на нулевую шину, которая не соединяется с другими цепями.
- Заземление (PE) идет напрямую от вводного щита к стиральной машине.
5. Установка розетки
- Используется герметичная розетка IP44-IP55 с заземляющим контактом.
- Розетка должна устанавливаться не ближе 60 см от зоны ванны или душевой кабины (зона 3 по ПУЭ).
6. Проверка и тестирование
- Включается питание, проверяется работоспособность УЗО нажатием кнопки «ТЕСТ».
- Проводится замер сопротивления изоляции и проверка контура заземления.
Итог
Грамотная установка УЗО – это залог безопасности вашей электросети. Следуйте данной инструкции, соблюдайте нормы и проводите регулярные проверки, чтобы избежать аварийных ситуаций.
