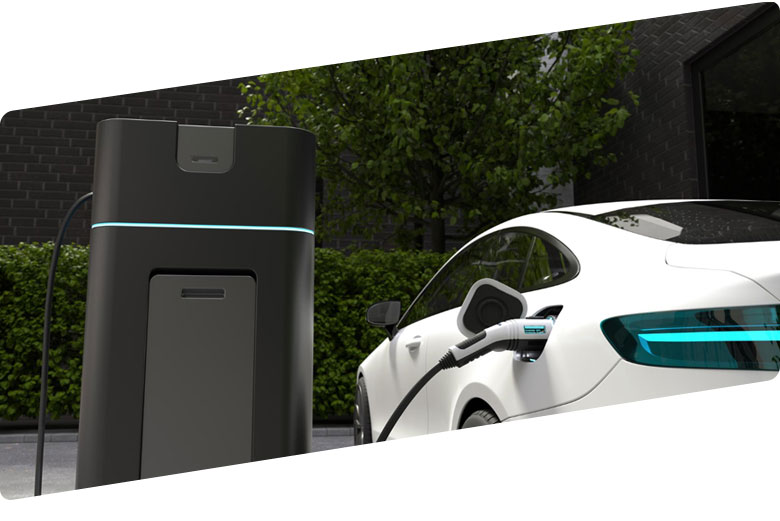

Электромобили становятся неотъемлемой частью современной транспортной системы, а потребность в зарядной инфраструктуре растет с каждым днем. Владельцам электрокаров, проживающим в частных домах или эксплуатирующим машины в коммерческих целях, требуется организовать стабильную и безопасную систему зарядки. В данной статье рассматривается, как правильно и безопасно подключить зарядную станцию для электромобиля с учетом российских нормативов, технических требований и реальных условий эксплуатации.
Содержание
1. Виды зарядных станций: краткий обзор
Перед тем как приступить к подключению, необходимо определить тип зарядной станции:
- Mode 1 и Mode 2 (розеточная зарядка) — временные решения, через обычную розетку 220 В, часто с ограниченной мощностью (до 3,5 кВт).
- Mode 3 (AC зарядные станции) — стационарные зарядки мощностью от 3,7 до 22 кВт, с отдельной коммутацией, применяются в частных и коммерческих целях.
- Mode 4 (DC зарядные станции) — быстрая зарядка постоянным током (мощность от 25 кВт и выше), требует специализированной установки, подключения к трехфазной сети и согласования с сетевыми организациями.
В рамках этой статьи основное внимание будет уделено установке зарядной станции Mode 3, как наиболее популярному варианту для частных и малых коммерческих объектов.
2. Нормативно-правовая база и регламенты
Для правильного подключения зарядной станции на территории РФ необходимо учитывать следующие документы:
- ПУЭ (Правила устройства электроустановок), издание 7 — ключевой документ, определяющий технические требования.
- СП 256.1325800.2016 — свод правил по проектированию и монтажу электроустановок до 1 кВ.
- ГОСТ Р 50571.1-2009 — система стандартов по электробезопасности.
- Технический регламент Таможенного союза ТР ТС 004/2011 — безопасность низковольтного оборудования.
- Постановление Правительства РФ № 861 — порядок технологического присоединения к электрическим сетям.
Также может потребоваться получение разрешения на увеличение мощности у сетевой организации, если станция рассчитана на мощность свыше текущего лимита, установленного договором энергоснабжения.
Читайте также: Монтаж электропроводки в домах с панорамным остеклением
3. Подготовка к установке
3.1. Анализ мощности и потребностей
Перед подключением необходимо определить, какая мощность потребуется для зарядки электромобиля. Это зависит от:
- ёмкости аккумулятора авто;
- времени, в течение которого необходимо зарядить ТС;
- доступной мощности по договору с энергосбытом.
Для домашнего использования оптимально выбирать станции на 7,4 кВт (однофазная сеть, 32 А) или 11/22 кВт (трехфазная сеть, 16/32 А соответственно).
3.2. Проверка состояния электросети
Проверяется сечение кабелей, состояние вводного автомата, заземления и наличие свободных групп в электрощите. При необходимости может потребоваться замена вводного автомата или монтаж дополнительного распределительного шкафа.
3.3. Выбор места установки
Согласно ПУЭ и СП 256:
- высота установки зарядной станции должна составлять не менее 0,8 м от уровня земли;
- при уличной установке корпус должен иметь степень защиты не ниже IP54;
- прокладка кабеля должна быть механически защищена (в металлорукаве или гофре);
- обязательно соблюдение дистанции от водоисточников, труб и газопроводов;
- при монтаже в гараже или под навесом необходимо предусмотреть вентиляцию.
4. Электромонтажные работы
4.1. Прокладка кабельной линии
Кабель должен соответствовать расчетной нагрузке. Пример:
- для однофазной зарядки на 7,4 кВт — кабель ВВГнг(А)-LS 3×6 мм²;
- для трехфазной зарядки на 22 кВт — кабель ВВГнг(А)-LS 5×10 мм².
Кабель прокладывается с учетом:
- термической устойчивости (температура окружающей среды);
- длины линии (влияние сопротивления и падения напряжения);
- механической защиты (трубы, металлорукав, кабель-каналы).
4.2. Устройство защитного отключения (УЗО)
Согласно ГОСТ и ПУЭ, обязательным является наличие УЗО или устройства защитного отключения с током утечки не более 30 мА, а при наличии постоянных токов утечки (характерно для электромобилей) — дифференциальные устройства типа B или A-EV, специально предназначенные для зарядных устройств.
4.3. Заземление
Заземляющий контур должен обеспечивать сопротивление не выше 4 Ом для TN системы. При этом обязательно соблюдение:
- схемы заземления (TN-C, TN-S, TN-C-S);
- правил подключения к заземляющему проводнику, минуя PEN-провод в системе TN-C (если она используется, потребуется переделка на TN-C-S).
4.4. Установка автоматических выключателей
Для каждой зарядной станции выделяется отдельный автоматический выключатель, рассчитанный на номинальный ток с учетом коэффициента запаса. Для 32 А станции требуется автомат на 40 А с характеристикой C или D, в зависимости от типа нагрузки.
4.5. Сборка и монтаж зарядной станции
После всех подготовительных мероприятий, производится установка самого устройства:
- крепление на стену или стойку;
- подключение к распределительной коробке или клеммной панели;
- герметизация всех вводов;
- маркировка цепей.
5. Пусконаладочные работы
После завершения монтажа выполняются следующие мероприятия:
- тестирование заземления (мегаомметром);
- проверка работы УЗО (тестовой кнопкой и с помощью специальных тестеров);
- измерение падения напряжения на нагрузке;
- проверка соответствия фазировки (особенно важно для трехфазных станций);
- настройка зарядной станции (мощность, доступ, RFID-карты, Wi-Fi-подключение и др.).
6. Оформление документации
Подключение зарядной станции должно быть оформлено следующим образом:
- акт выполненных электромонтажных работ;
- протокол измерения сопротивления заземления;
- протокол проверки УЗО и автоматических выключателей;
- схема подключения (однолинейная);
- договор или уведомление в энергоснабжающую организацию (при подключении мощности выше заявленной).
Для коммерческих станций также потребуется постановка на учет в реестре зарядной инфраструктуры и выполнение требований по передаче данных в ОИК (оператор информационной системы Минэнерго РФ).
Читайте также: Какие материалы использовать для электрики в деревянных домах?
7. Дополнительные рекомендации
- Установка устройств контроля доступа (например, RFID или GSM-модуля) защитит станцию от несанкционированного использования.
- Интеграция с системой «Умный дом» позволяет контролировать зарядку удаленно и учитывать энергопотребление.
- Мониторинг и телеметрия — современные зарядные станции могут передавать информацию о состоянии зарядки, токах, времени сессии и т.д.
- Обслуживание и профилактика — регулярный визуальный осмотр, проверка клеммных соединений и очистка корпуса обязательны не реже 1 раза в год.
Заключение
Подключение зарядной станции для электромобиля — это технически сложный, но вполне выполнимый процесс при соблюдении действующих норм и стандартов. Неправильный монтаж может привести не только к отказу оборудования, но и к угрозе жизни и имуществу. Именно поэтому установка должна проводиться квалифицированными электриками с допуском не ниже III группы по электробезопасности и опытом работы в бытовых и промышленных электроустановках.
Наличие качественной зарядной станции, правильно подключенной и оформленной, не только упрощает эксплуатацию электромобиля, но и увеличивает стоимость недвижимости и общее удобство жизни. Учитывая растущую популярность электротранспорта, вложения в зарядную инфраструктуру становятся все более актуальными и перспективными.
