Монтаж интернет-розеток: legrand, schneider, werkel, VIKO, Lezard

Большинство провайдеров устанавливают свое оборудование в чердачных и подсобных помещениях, а интернет-кабель прокладывают в межэтажных кабельных каналах. При подключении нового абонента ему обычно устанавливают одну розетку с небольшим запасом кабеля. Если в семье (или офисе) появляется второй, третий и т.д. компьютер, возникает необходимость в установке дополнительных точек подключения. К тому же лежащие на полу провода вызывают раздражение – причем не только своим внешним видом, но и тем, что постоянно путаются под ногами, цепляются за ножки столов и стульев. Интернет-розетки как раз и служат для того, чтобы сделать пользование интернетом максимально комфортным.

Основное отличие интернет-розеток от обычных заключается в том, что подключаются они при помощи специального кабеля, называемого «витая пара». Этот кабель состоит из 8 проводников, переплетенных попарно – то есть 4 пар. Каждый провод имеет свою цветовую маркировку. Такая конструкция позволяет эффективно гасить помехи и обеспечивает высокую скорость передачи данных (до 10 000 МБит/c).

Витая пара

Типы розеток

Существует несколько разновидностей интернет-розеток и достаточно большое количество производителей этой продукции, пользующихся хорошей репутацией. Продукцию достойного качества выпускают компании Legrand, Schneider, Lezard, Werkel и BIKO.

Специалисты классифицируют интернет-розетки по следующим признакам:

  1. Количество разъемов. Существуют розетки с одним, двумя и более разъемами. Некоторые производители выпускают комбинированные розетки, на которых расположены различные интерфейсы: RJ-45, USB и HDMI.
  2. Скорость передачи данных. Есть три основные категории: до 100 Мбит/с, до 1 Гбит/с и до 10 Гбит/с.
  3. Способ монтажа. Делятся на встроенные и накладные.

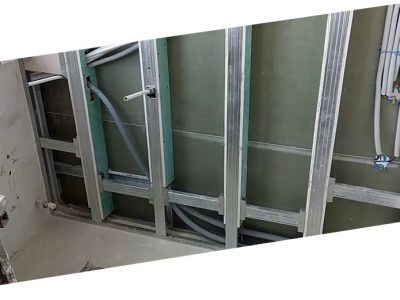

У встроенной розетки контактная группа крепиться в пластиковом стакане (подрозетнике), устанавливаемом в углубление стены. Подводящий кабель к скрытой розетке подводится в штробе или в гофрорукаве, проложенной в гипсокартонной стене. Контактная группа встроенной розетки крепится к панели, которая крепиться поверх стены. К какому бы типу изделия не относились всех их объединяет похожий алгоритм подключения кабеля.

Встроенная розетка, наружная розетка, коннектор RJ-45

рис.1 – встроенная розетка
рис.2 – наружная розетка
рис.3 – коннектор RJ-45

Читайте также: Замена электропроводки в «хрущевке»: схема, расчеты, способы монтажа

Общие рекомендации

Перед подключением необходимо проложить кабель к месту установки розетки в штробе, специальном коробе или по плинтусу. Сетевые коммуникации рекомендуется прокладывать отдельно от электрических. Если возникает необходимость в пересечении электропроводки, то это следует делать строго под прямым углом.

Для одного жилого помещения достаточно 1-2 розеток. При монтаже 2 розеток их обычно размещают на противоположных стенах. В офисных помещениях для каждого рабочего места монтируется отдельная точка. При наличии подвесного потолка или гипсокартонных стен монтаж значительно упрощается.

Распиновка кабеля под разъем RJ-456: основные правила

Для корректной работы сети необходимо правильно подключить каждый провод к соответствующему гнезду коннектора. Существует 2 основных типа распиновки: А и B.

Существует 2 основных типа распиновки: А и B

При подключении кабеля к разъему RJ-45 необходимо выбрать тип распиновки. Для этого следует заглянуть в клеммную коробку в месте подключения кабеля. При отсутствии схемы на клеммнике, можно посмотреть на раскладку провода непосредственно в джеке (сетевой «вилке»). Если доступ в клеммную коробку провайдера отсутствуют, то придется производить подключение методом подбора. При использовании современных моделей роутеров об этом можно особо не переживать, так как они адаптированы под работу с обоими типами подключений.

Порядок подключения:

  1. При помощи специального инструмента или ножа с кабеля снимается наружная изоляция примерно на 3-4 см. Необходимо убедится в целостности каждой жилы. Изоляцию с жил снимать не следует.
  2. Жилы расправляются и заправляются в порты согласно выбранной схемы. В розетке есть специальные защелки зажимы, которые фиксируют провода. В некоторых моделях провода фиксируются специальной планкой и болтиком.
  3. После обжатия коннектор заправляется в розетку, фиксируется и закрывается наружной панелью.
  4. Остается подключить сетевой шнур и проверить интернет-соединение.

Подключение розеток Legrand, Schneider, Werkel, VIKO, Lezard: пошаговая инструкция

Наиболее качественные интернет-розетки выпускают бренды Legrand (Франция), Schneider (Франция), Werkel (Швеция), VIKO (Турция), Lezard (Турция). Хотя все они имеют некоторые конструктивные отличия, схема подключения у всех неизменна и выглядит следующим образом:

  1. Открутить винт крепления на лицевой части розетки и разобрать корпус.
  2. На обратной стороне имеется 8 (одинарная розетка) или 16 портов (двойная розетка) и схема подключения по типам «А» и «В».
  3. На обратной стороне имеется 8 (одинарная розетка) или 16 портов (двойная розетка) и схема подключения по типам «А» и «В
  4. Провода заправляются в соответствующие порты согласно выбранной схеме и обжимаются в специальном зажиме.
  5. Провода заправляются в соответствующие порты согласно выбранной схеме и обжимаются в специальном зажиме
  6. Производится предварительная проверка сигнала. Для этого к разъему подключают компьютер или планшет.
  7. Обрезаются излишки жил.
  8. Розетку собирают и крепят на стене.

Читайте также: Как установить розетку самому — в зависимости от материала стен

Наиболее распространенные ошибки при монтаже

Всего можно выделить 3 распространенных ошибок, связанных с невнимательностью или небрежностью.

  1. Типы подключения в розетке и на джеке кабеля, присоединяемого к компьютеру, не совпадают.
  2. Зачистка кабеля на каждом проводе витой пары для лучшего контакта. На самом деле это пустая трата времени. Кроме того, можно легко повредить провода.
  3. Использование розеток сомнительного качества.

Обратиться к мастерам или сделать самому? Стоимость работ

Работу можно выполнить самостоятельно, даже не имея особого опыта. Ничего сложного в этой работе нет. Если же вы не уверены в своих силах, лучше обратиться к специалистам. Для сравнения, стоимость подключения одной интернет-розетки в Москве составляет около 1500 рублей.
