В современном электромонтаже, особенно при реализации проектов в жилых, общественных и промышленных зданиях, использование маркеров для идентификации электрических линий становится не просто удобным решением, а необходимым требованием, соответствующим нормативным документам и логике безопасной эксплуатации электрических установок. Особенно актуально это в условиях высокой плотности прокладки кабелей, когда количество линий достигает нескольких десятков или сотен.
Содержание
Зачем нужна маркировка электрических линий
Маркировка позволяет решить сразу несколько ключевых задач:
- Обеспечение безопасности – наличие маркировки снижает вероятность ошибки при обслуживании, ремонте или расширении электросети.
- Упрощение диагностики – при возникновении неисправности можно быстро определить, к какой линии относится тот или иной кабель.
- Сокращение времени на пусконаладочные работы – особенно важно в промышленных условиях, где простои оборудования критичны.
- Соблюдение нормативных требований – в ряде случаев наличие маркировки предусмотрено российскими нормативными актами.
- Повышение культуры производства и электромонтажа – маркировка является признаком профессионального подхода.
Нормативная база
В Российской Федерации основные требования к маркировке кабельных линий и проводов содержатся в следующих документах:
- ПУЭ (Правила устройства электроустановок) – обязательный для исполнения нормативный документ, утвержденный Министерством энергетики РФ.
- ГОСТ Р 50571.15-97 (эквивалент МЭК 60364-5-51) – содержит общие положения по выбору и монтажу электроустановок.
- ГОСТ 31565-2012 – регламентирует технические характеристики систем маркировки.
- СП 76.13330.2016 (актуализированная редакция СНиП 3.05.06-85) – устанавливает требования к монтажу внутренних электрических сетей зданий и сооружений.
- ГОСТ 23511-79 – касается цветовой маркировки изоляции проводов.
Согласно ПУЭ, в разделах 2.1 и 7.1 отмечено, что кабельные линии, отходящие от щитов, должны быть идентифицированы, в том числе в точках присоединения, разветвления и ввода в распределительные устройства.
Читайте также: Как заранее предусмотреть резервные линии в электропроводке
Основные виды маркеров
Для маркировки линий применяются различные типы маркеров, каждый из которых обладает своими особенностями:

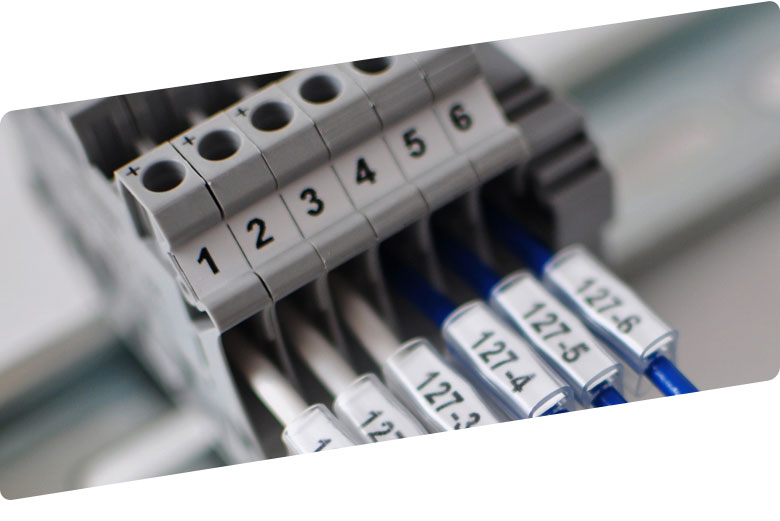

- Буквенно-цифровые маркеры – наиболее распространённый тип. Позволяют указать номер линии, фазу, группу, место назначения.
- Цветовые маркеры – используются в том числе для дублирования функций цветовой идентификации жил (например, фаза – красный, ноль – синий, заземление – зелено-желтый).
- Термоусадочные трубки с надписями – подходят для длительной эксплуатации, особенно в щитах и шкафах.
- Клипсы и бирки – устанавливаются на кабели большого сечения, часто в промышленной среде.
- Самоклеящиеся этикетки – применяются в основном внутри помещений, так как не всегда устойчивы к влаге и УФ-излучению.
- Гравированные таблички – долговечное решение для наружных установок и распределительных устройств.
При выборе типа маркера необходимо учитывать условия эксплуатации: влажность, температурный режим, подвижность кабеля, наличие вибраций и агрессивных сред.
Места установки маркировки
Согласно СП 76.13330.2016 и ПУЭ, маркировка должна быть выполнена:
- в местах ввода кабеля в электрощит;
- на концах проводов в клеммных коробках и распределительных устройствах;
- на участках трасс, где имеется возможность перепутать линии (например, в кабельных лотках);
- в местах разветвления и соединения;
- в местах перехода кабеля через межэтажные перекрытия;
- на вводах в оборудование (двигатели, насосы, автоматы и т.д.).
Принципы построения системы маркировки
Эффективная система маркировки должна быть логичной, читаемой и унифицированной. Примеры хорошо продуманных систем:
- Номер линии + этаж + зона: L12-E2-Z3 (линия 12, 2 этаж, зона 3).
- Фаза + нагрузка: A-LAMP-01 (фаза А, освещение, линия 01).
- Обозначения по ГОСТ: PE – защитное заземление, N – ноль, L1, L2, L3 – фазы.
На промышленных объектах используется также идентификация по технологическим схемам и адресации, согласованной с ПТК (программно-техническим комплексом).
Важно, чтобы расшифровка всех маркировок была включена в эксплуатационную документацию: однолинейные схемы, паспорта щитов, журналы учёта.
Читайте также: Удобные способы организации проводов
Практические рекомендации по маркировке
- Используйте стойкие материалы – надписи должны сохраняться не менее 10 лет при нормальных условиях эксплуатации.
- Контрастность – выбирайте чёрные надписи на белом или жёлтом фоне, или наоборот, в зависимости от освещения и типа поверхности.
- Единый формат – во всей установке должны использоваться идентичные шрифты, размеры, цветовая гамма.
- Учет резервных линий – даже незадействованные провода следует промаркировать с указанием «Резерв».
- Обновление при изменениях – при любой реконструкции или ремонте схемы маркировка должна быть приведена в соответствие с новыми данными.
- Проверка после монтажа – на этапе ПНР (пусконаладочных работ) необходимо провести сверку фактической маркировки с проектной документацией.
Ошибки, которых следует избегать
- Отсутствие маркировки на линиях одинакового типа (например, 10 одинаковых кабелей питания розеток без различий).
- Использование нестойких маркеров (мел, изолента с маркером, бумага без ламинирования).
- Несоответствие фактической и проектной маркировки.
- Слишком мелкий или нечитабельный шрифт.
- Разные принципы маркировки в одной электроустановке.
- Игнорирование маркировки нулевых и заземляющих проводников.
Особенности для различных типов объектов
В жилых домах – маркировка важна для обслуживания квартирных щитов, особенно при большом количестве автоматов. Рекомендуется подписывать назначения линий (розетки, кухня, санузел, кондиционер и т.д.).
В коммерческих зданиях – количество линий выше, и здесь важно соблюдать единую систему кодирования, особенно при передаче объекта на эксплуатацию другим службам.
На промышленных объектах – маркировка обязательна по ТБ и ПУЭ, так как обслуживающий персонал может не знать точной логики электропроводки. Используются стойкие бирки, таблички, а также цифровая система учета.
Итог
Маркировка электрических линий – это не просто формальность, а необходимый элемент безопасной, удобной и соответствующей нормативам эксплуатации электроустановок. Грамотно выстроенная система идентификации облегчает обслуживание, уменьшает вероятность ошибок и позволяет эффективно управлять как малыми объектами (квартира, частный дом), так и крупными промышленными предприятиями.
Электромонтаж с маркировкой — это визитная карточка профессионального электрика. Поэтому пренебрегать этой частью работы — значит ставить под угрозу безопасность объекта и свою профессиональную репутацию.
